一、設備簡介

本試驗臺是按相關標準要求，對手柄換擋器及電子踏板進行常溫性能測試，全程由計算機自動控制與檢測，對檢測結果進行產品合格與否判斷。

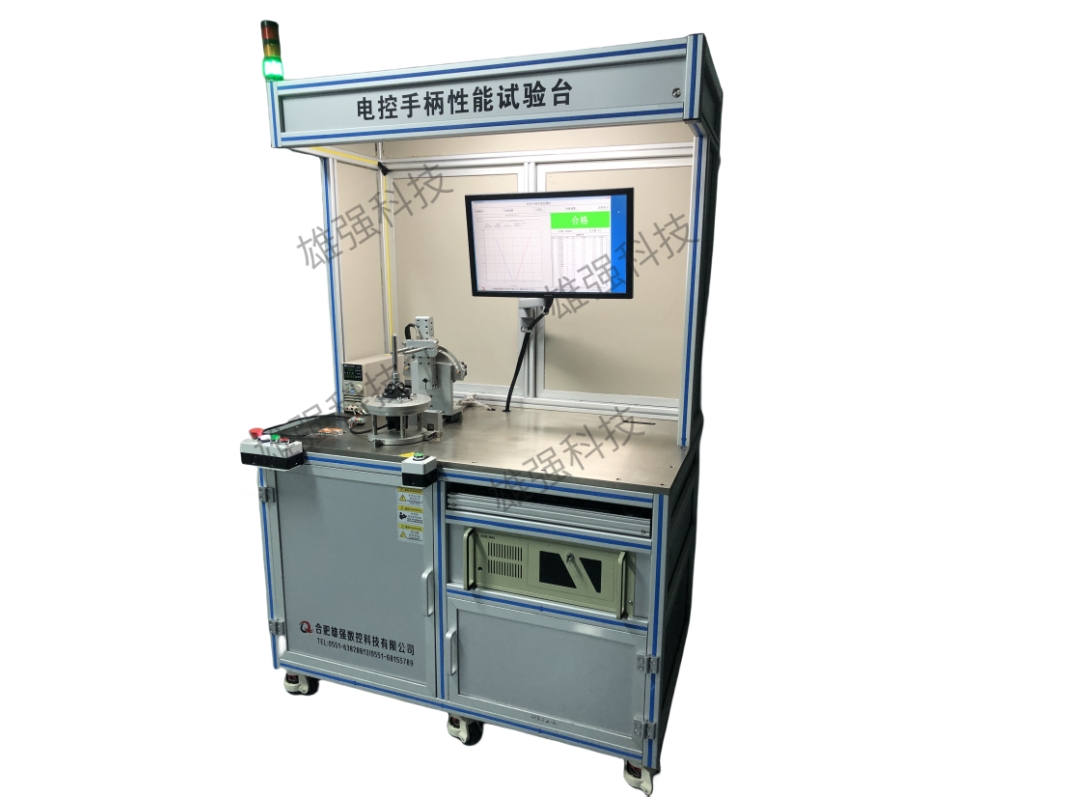

設備分為兩個工位，工位一：電控手柄性能試驗工位，工位二：電子踏板性能試驗工位。

參考國家標準：
ES43700-02 《手動手柄換擋器選換檔構耐久性試驗標準》
QC/T977-2014《汽車電子油門踏板總成技術條件》

客戶提出來的相關其他參考標準。

檢測項目：
a、手柄操作角度測試；
b、手柄操作力測試，可輸出角度-力曲線；
c、輸出信號測試，可輸出角度-輸出信號曲線；（多種信號匹配）

2.1、工位一電控手柄工位的結構組成
2.1.1 電子手柄安裝板通用性
只需要將不同電子手柄用手放置在定位工裝上即可。不同電子手柄安裝，只需要更換不同定位工裝即可試驗。
